网路岗抓包分析工具IPTool怎么用

时间:2015-03-12 22:33来源:Office教程学习网 www.office68.com编辑:麦田守望者

IP-Tool是网路岗出品的一款IP抓包工具,用于对网络数据的抓取和分析。通过抓包分析不仅可以看到网络的使用情况,从而诊断网络问题,还能通过仔细的抓包分析得到更多用户的信息。以下是网路岗iptool抓包分析工具新手使用指南。

IPTool抓包分析工具使用方法

一、设置捕包选项

IPTool抓包分析工具使用方法

1、选择好捕包网卡,左边还有一些其它捕包条件供选择,如果当所选网卡不支持“杂项接收”功能,系统会提示相应信息,出现该情况时您将无法获取与本网卡无关的数据包,换言之,您无法获取其他电脑之间的通讯包,所以, 建议您更换网卡。 不支持“杂项接收”的网卡,多数为一部分无线网卡及少数专用服务器/笔记本网卡。
2、协议过滤
通常情况下,可不选,除非您对协议类型较为熟悉。
3、设置捕包缓冲
确省的捕包缓冲区大小为 1M,如果您的要追踪的网络规模较大,可适当调大该值;另外,如果追踪主机 CPU 处理能力不够,也需加大缓冲;否则,可能出现丢包的情况。
4、IP过滤
IP过滤里可以设置想要捕包的IP地址或是设置要排除的IP地址等信息。
5、端口过滤
端口过滤过滤里可以设置想要捕包的端口或是设置要排除过滤的端口等信息。

二、体验“捕包分析”

1、设置捕包过滤项

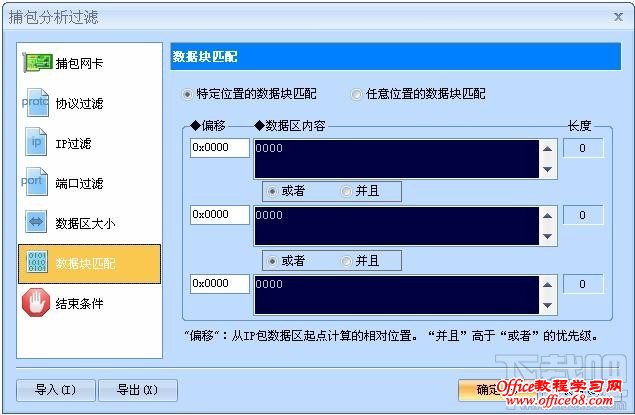

这里的过滤和“追踪任务”过滤设置是独立分开的,请不要混淆,其可选内容项更多。点【过滤】按钮。

IPTool抓包分析工具使用方法

上述选项中,最为复杂的是“数据块匹配”部分,详细的介绍将在下面的章节部分出现,这里只需要配置好正确的网卡即可,其他选项可以不做任何设置。

2、开始捕获,点【开始】按钮。

通过上述步骤,基本上可以体验到该产品的最基础的功能。

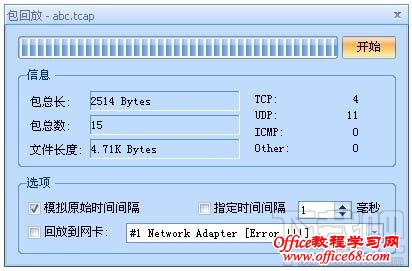

三、IP包回放
IP包回放的目的是:
1、有助于了解原始包通讯的地理分布情况。
2、通过将IP包回放到网卡上,模拟原始IP包在网络上传输情况,也可供同类捕包软件捕获分析。

IPTool抓包分析工具使用方法

四、通讯协议分析
捕包准备
捕包分析工具条:

IPTool抓包分析工具使用方法

开始捕包前,用户需先进行过滤设置,选项内容包括:
选网卡
如果您有多块网卡,需要选中能捕包到预想中的数据的网卡。
协议过滤

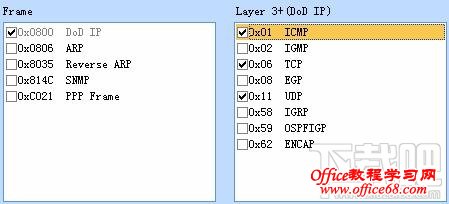

针对Internet通讯部分,常见的IP包类型为:TCP/UDP/ICMP。绝大部分是TCP连接的,比如HTTP(s)/SMTP/POP3/FTP/TELNET等等;一部分聊天软件中除了采用TCP通讯方式外,也采用了UDP的传输方式,如QQ/SKYPE等;而常见的ICMP包是由客户的Ping产生的。设置界面如下:

IPTool抓包分析工具使用方法

IPTool抓包分析工具使用方法


IP过滤

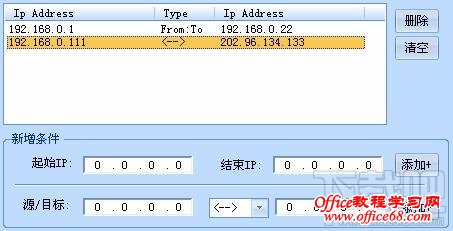

“IP过滤”在捕包过滤使用最为常见,IP匹配主要分两类:一是不带通讯方向,单纯的是范围的匹配,如上图中的“From:to”类型;另外一类是带通讯方向的一对一匹配,如上图“< -- >”类型,不仅匹配IP地址,也匹配通讯的源IP和目标IP的方向。
端口过滤
“端口过滤”只针对两种类型的DoD-IP包:TCP/UDP。
数据区大小
“数据区大小” 的匹配针对所有DoD-IP类型包,不过需要说明的是,TCP/UDP的IP数据区是以实际数据区位置开始计算的,而其他类型的则把紧随IP包头后面的部分当作数据区。
