Excel中虚线走势图的绘制方法图解详细教程

时间:2016-09-27 22:58来源:Office教程学习网 www.office68.com编辑:麦田守望者

虚线走势图是通过散点图来制作出来的,和折线图有点类似,区别就在于该图可以添加横纵向的虚线坐标定位。该图一般用于分析数据的走势,例如,各个月份的数据分析。

操作步骤

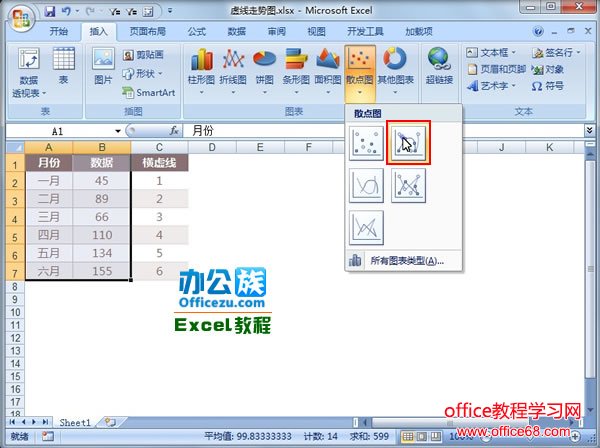

1 创建图表我们当然先要准备好表格数据,下面的表格包含月份、数据和横虚线,选中表格中的A、B列,单击菜单栏--插入--散点图,选择第二种散点图样式。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程1


2 图表插入完成,选择图表,单击菜单栏--布局--分析--误差线,选择其他误差线选项。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程2

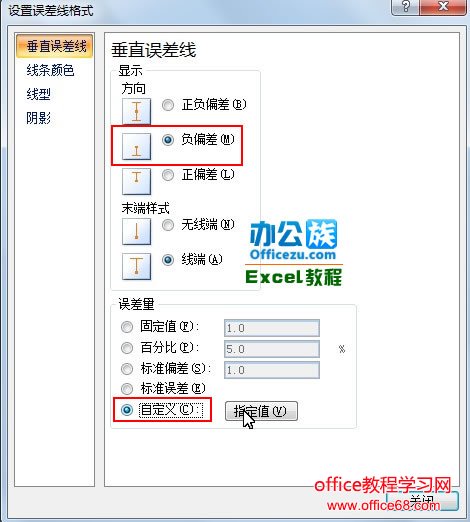

3 在垂直误差线选项标签中,显示方向选择为负偏差,误差量勾选自定义,然后点击指定值按钮。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程3


4 弹出自定义错误栏对话框,正错误值和负错误值都填入={1},确定。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程4


5 图表中误差线已经添加,我们选中这些误差线,右击,设置错误格式。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程5

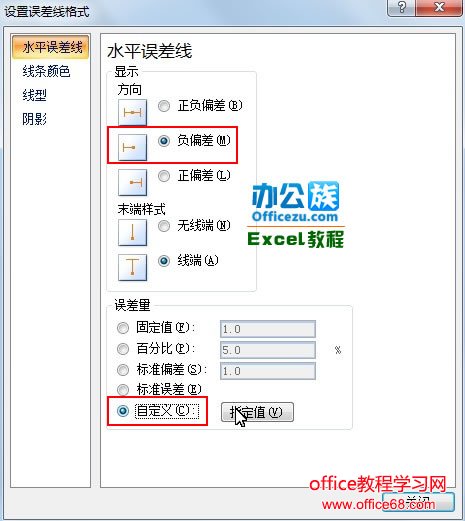

6 重复第三步操作,不同的是这一步是在水平误差线中进行设置。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程6


7 单击指定值之后,正错误值输入={1},负错误值中选择C2:C7单元格。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程7

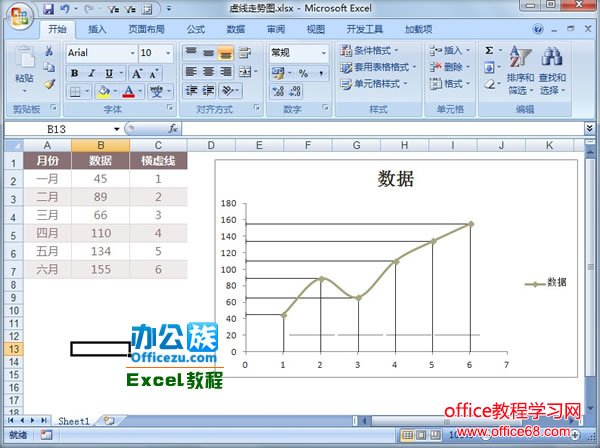

8 最后,我们删除图例和网格线之后,虚线走势图就绘制成功了。

详解Excel2007中虚线走势图的绘制方法

Excel中虚线走势图的绘制方法图解详细教程8
