excel同比分析图表制作 饼图和圆环图分析多个数据系列

时间:2018-08-03 00:02来源:Office教程学习网 www.office68.com编辑:麦田守望者

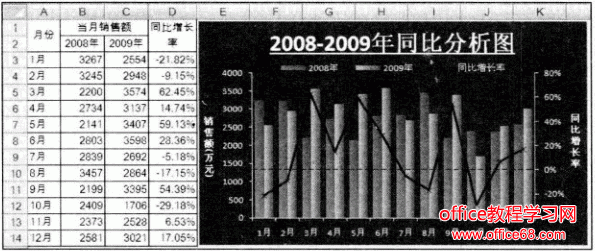

  今天我们根据图1所示的同比分析图表,在图表主坐标轴上用的excel图表是柱形图;在图表次坐标轴上用了excel图表是折线图。excel同比分析图表制作稍微有些麻烦。下面是其主要方法和步骤。

excel同比分析图表制作

图1

    1、在数据区域右侧刺进一个辅佐列,输入数字0%,如图2所示,增加这个辅佐列数据是为了在图表上绘制零线。

excel数据表

图2

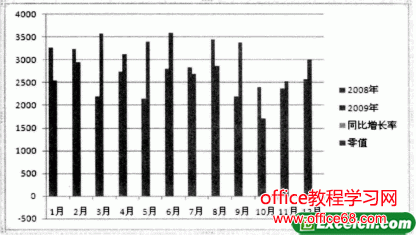

    2、我们采用手工添加的方法,绘制基本的excel柱形图表,如图3所示。

excel图表

图3

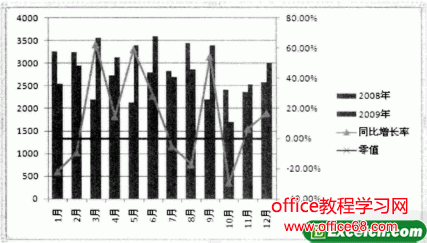

    3、分别选择系列“同比增长率”和“零值”,将它们绘制在次坐标轴上,并将其图表类型更改为折线图。如图4所示。

excel同比分析图表制作

图4

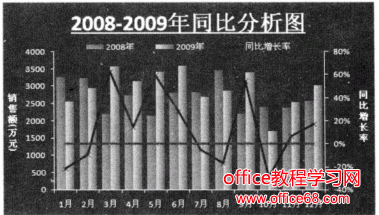

    美化图表,调整绘图区和图表区大小;设置背景颜色和字体颜色;删除图例中的“零值”项目,将图例拖放到合适的位置;设置数据系列“2008年”和“2009年”的填充效果:设置系列“同比增长率”的格式;删除网格线;为图表添加图表标题和坐标轴标题,美化后的图表如图5所示。

excel同比分析图表制作

图5

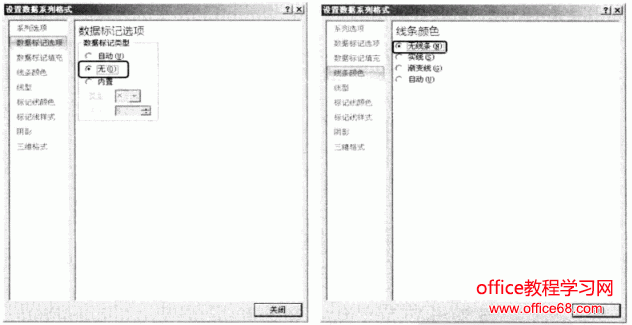

    5、选择系列“零值”,打开“设置数据系列格式”对话框,在“数据标记选项”分类中选择“无”单选按钮,如图6左所示:在“线条颇色”分类中选择“无线条”单选按钮,如图6右所示,这些设置是为了不在图表上显示“零值”系列。

设置excel数据系列格式

图6

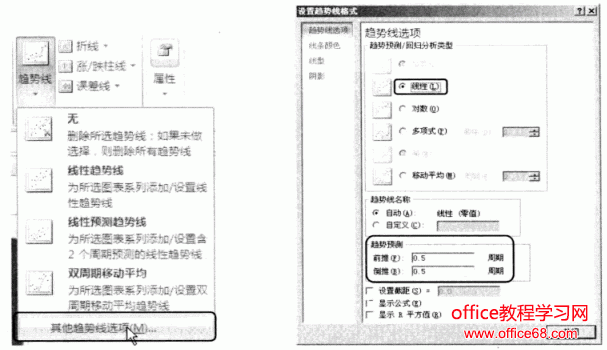

    6、留意此刻系列“零值”仍处于选中状况。单击“图表东西”|“规划”选项卡,单击“剖析”功用组中的“趋势线”按钮,弹出下拉菜单,挑选“其他趋势线选项”命令,如图7左所示,翻开“设置趋势线格局”对话框。如图7右所示。

    7、在“趋势线选项”分类中,挑选“线性”单选按钮,并把“趋势猜测”前推0.5个周期,后推0.5个周期。如图7右所示,这么做是为7在图表上显示一条横贯图表宽度的直线,并以此直线代替初始的零值线。

excel数据预测

图7

    然后分别单击此对话框中的“线条颜色”分类和“线型”分类,别离设置趋势线的线条颇色和形状。

    8、删去图例中的“(线性)零值”项目。

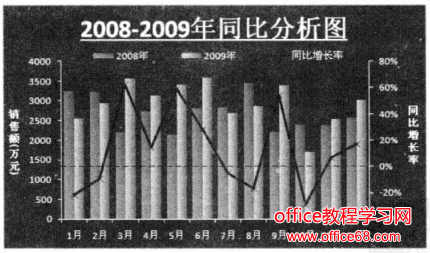

    这样,即可得到如图8所示的图表。

 excel同比分析图表制作

图8

   通过这节课,我们知道excel同比分析图表制作虽然比较麻烦,但是有时我们在工作中是很需要这样的图表的,特别一些针对数据的公司。

  我们知道,饼图只有一个系列,也就是只能考察一个系列数据的构成情况。如果要考察多个数据系列的构成情况,就需要使用圆环图了,今天我们就学习下用饼图和圆环图分析多个数据系列

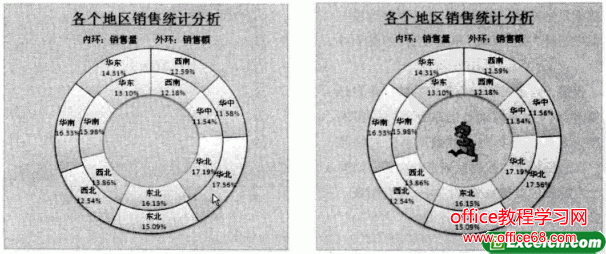

    图1左所示是一个反映销售量和销售额的圆环图,内环是销售量,外环是销售额。这个图表看起来并不美观,因为中间有一块空白,使得图表的数据显示不够精练。当然,可以在圆环图中间的空白区域内插入一个产品图片,以修饰图表,如图1右所示。

饼图和圆环图分析多个数据系列

图1

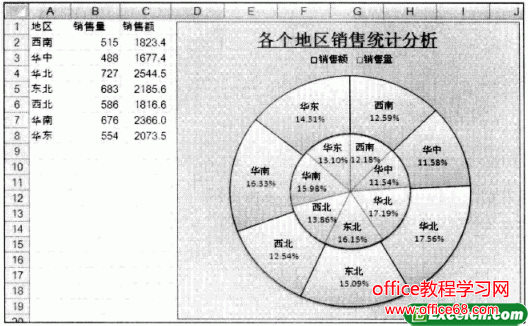

    但是,对于这样的销售量和销售额构成分析图,使用饼图和圆环图的组合图表,是比较好的一种解决方案,如图2所示。在这个图表中,中间是饼图,表示各个地区的销售量份额;外面是圆环图,表示各个地区的销售额份额。这样的excel图表显得很精练,其数据信息的表达也更清楚。

excel数据图表

图2

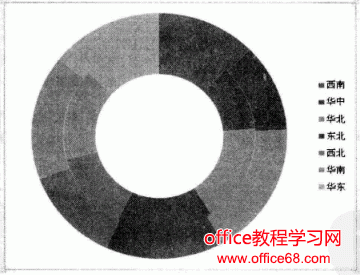

    1、以数据区域绘制圆环图,如图3所示。

excel圆环图

图3

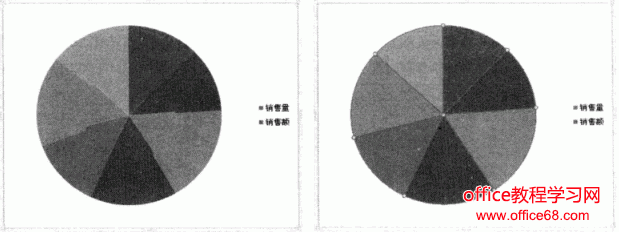

    2、选择内环的系列“销售量”,将其图表类型更改为饼图,如图4左所示,此时图表看起来不是很清楚,下面要进行一系列的设置。

    3、选择系列“销售量”,打开“设置数据系列格式”对话框,将其绘制在“次坐标轴”上,图表就变为如图4右所示的情形。

excel饼图

图4

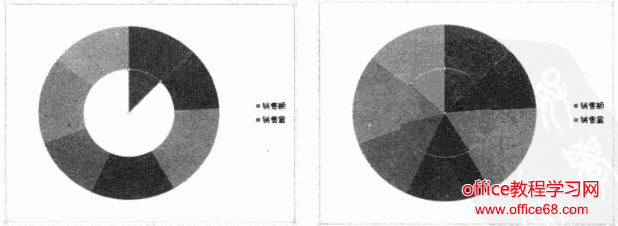

    4、选择系列“销售量”,将其向外拖动,如图5左所示,经过几次拖动后,使饼图扇区的宽度正好与系列“销售额”圆环图的宽度相同,如图5右所示。

excel饼图图表

图5

    5、先选择系列“销售量”,再选择该系列的各个扇区,将其一一拖放到圆环中间的空白位置,如图6所示。

饼图和圆环图分析多个数据系列

图6

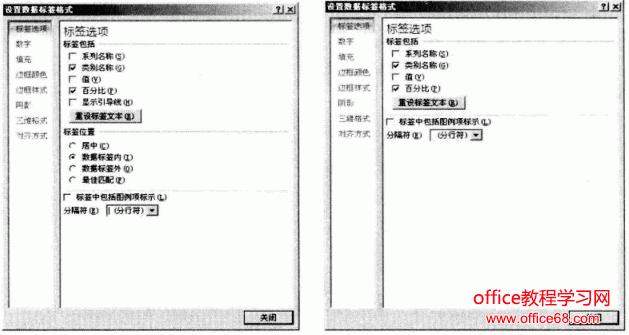

    6、选择系列“销售量”,为其添加数据标签,如图7所示,注意,这里在“标签包括”选项组中选择“类另名称”复选框和“百分比”复选框,在“标签位置”选项组中选择“数据标签内”单选按钮,在“分隔符”下拉列表框中选择“(分行符)”,最后要注意把数据标签的数字格式设置为百分比(在此对话框的“数字”分类中进行设置)。

设置excel数据标签格式

图7

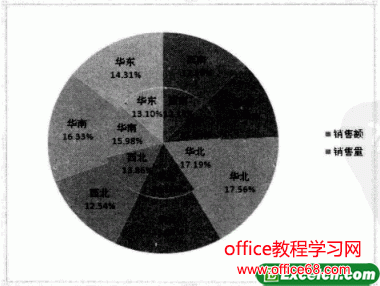

    7、选择系列“销售额”,为其添加数据标签,如图8所示,注意,这里在“标签包括”选项组中选择“类别名称”复选框和“百分比”复选框,在“分隔符”下拉列表框中选择“(分行符)”。最后要注意把数据标签的数字格式设置为百分比。这样,图表就变为如图13所示的情形。

excel饼形图表

图8

    8、调整图表区和绘图区的大小,设置图表区的填充颜色。

    9、分别选择系列“销售量”和“销售额”,设置它们的填充颜色等格式。

    10、为图表添加标题,并把图例拖放到合适的位置。

    11、根据需要修饰和完善图表,即可得到需要的图表。

    我们利用饼图和圆环图分析多个数据系列,这样得出的数据就可以经进行对比了,而且数据表达的也非常的清晰明确。
